Gaisvadi un kolektori

Ventilācijas gaisa vadi, siltinātās caurules un gaisa kolektori

Gaisa vadi un kolektori veido centralizētās ventilācijas un rekuperācijas sistēmas gaisa sadales tīklu. Tie savieno rekuperācijas iekārtu ar telpu pieplūdes un nosūces difuzoriem, nodrošinot aprēķinātu gaisa daudzumu katrā mājas zonā.

Būvē Gudri piedāvā lokanos gofrētos gaisa vadus 75 un 90 mm sistēmām, EPP un EPS siltinātās ventilācijas caurules, kā arī kompaktus, klusinātus gaisa kolektorus ar ātras fiksācijas “click” pieslēgumiem.

Lokanie ventilācijas gaisa vadi

Lokanos gofrētos gaisa vadus izmanto gaisa sadalei no kolektora līdz difuzoru pieslēguma resīveriem. Tos iespējams iestrādāt pārsegumos, grīdās, sienās un piekaramo griestu konstrukcijās.

Elastīgā konstrukcija ļauj gaisa vadus ērti pielāgot ēkas plānojumam un samazina nepieciešamo savienojumu un līkumu skaitu. Mazāks savienojumu daudzums palīdz izveidot vienkāršāku un hermētiskāku ventilācijas sistēmu.

Kvalitatīvu gaisa vadu gluda iekšējā virsma samazina gaisa pretestību un atvieglo kanālu tīrīšanu. Antistatisks iekšējais slānis palīdz ierobežot putekļu nogulsnēšanos, savukārt antibakteriālās īpašības palīdz uzturēt higiēniskāku gaisa sadales sistēmu.

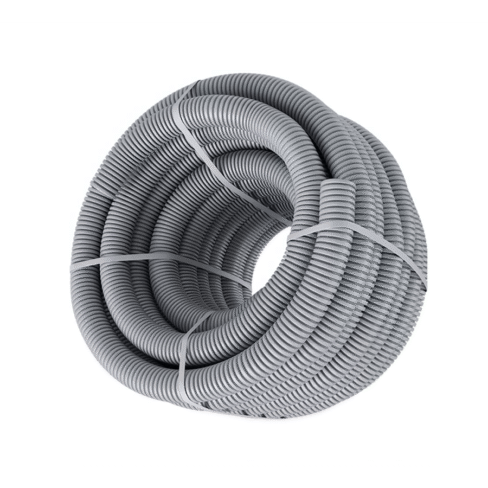

75 mm gaisa vadu sistēmas

75 mm lokanie gaisa vadi ir piemēroti privātmājām, dzīvokļiem un objektiem ar ierobežotu vietu ventilācijas komunikāciju izbūvei. Mazāks ārējais diametrs ļauj tos vieglāk iestrādāt grīdās, starpstāvu pārsegumos un zemākās griestu konstrukcijās.

Nepieciešamo gaisa daudzumu iespējams nodrošināt, vienam difuzora pieslēguma resīveram pievienojot vienu vai vairākus 75 mm gaisa vadus. Precīzs kanālu skaits jānosaka atbilstoši ventilācijas projektam un pieļaujamajam gaisa kustības ātrumam.

75 mm sistēmas labi kombinējamas ar kompaktiem kolektoriem, kuru izvadu skaitu un novietojumu iespējams pielāgot konkrētās ēkas vajadzībām.

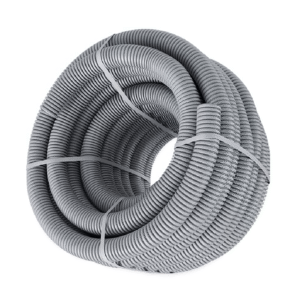

90 mm gaisa vadu sistēmas

90 mm ventilācijas gaisa vadi spēj novadīt lielāku gaisa daudzumu pa vienu līniju. Tas var samazināt paralēlo gaisa vadu skaitu un vienkāršot sistēmas izbūvi lielākās privātmājās vai telpās ar paaugstinātu gaisa apmaiņas nepieciešamību.

Lielāks šķērsgriezums ļauj nepieciešamo gaisa plūsmu nodrošināt ar zemāku kustības ātrumu. Pareizi projektētā sistēmā tas palīdz samazināt spiediena zudumus un gaisa plūsmas radīto troksni.

90 mm sistēmai nepieciešams nedaudz vairāk vietas konstrukcijās, tādēļ tās izvietojums jāparedz jau projektēšanas stadijā.

Gaisa sadales kolektori rekuperācijas sistēmām

Gaisa kolektors saņem gaisu no galvenās ventilācijas maģistrāles un sadala to pa atsevišķiem 75 vai 90 mm gaisa vadiem. Centralizētā ventilācijas sistēmā parasti izmanto atsevišķu kolektoru svaigā gaisa pieplūdei un atsevišķu kolektoru nosūcei.

Kolektoru sistēma ļauj katru difuzoru pieslēgt ar savu gaisa vada līniju. Tas atvieglo gaisa daudzuma aprēķināšanu un regulēšanu, kā arī samazina skaņas pārnesi starp dažādām telpām.

Pieejami dažāda izmēra kolektori ar atšķirīgu izvadu skaitu un 160, 200 vai 250 mm galvenajiem pieslēgumiem. Kolektors jāizvēlas atbilstoši rekuperācijas iekārtas jaudai, sistēmas kopējam gaisa daudzumam un nepieciešamajam telpu pieslēgumu skaitam.

Ātra “click” gaisa vadu pievienošana

Fiksējošā “click” sistēma ļauj lokano gaisa vadu ātri un droši savienot ar kolektora ligzdu. Savienojums nofiksējas paredzētajā pozīcijā, samazinot nejaušas caurules atvienošanās risku montāžas un turpmākās ekspluatācijas laikā.

Gumijas blīvējumi palīdz izveidot hermētisku savienojumu bez stiepļu skavām un sarežģītas papildu nostiprināšanas. Tas paātrina ventilācijas sistēmas montāžu un samazina kļūdu iespēju.

Ātrie savienojumi ir īpaši noderīgi objektos ar daudzām pieplūdes un nosūces līnijām, kur svarīgs ir vienmērīgs montāžas rezultāts visos kolektora pieslēgumos.

Klusināti gaisa kolektori

Klusinātie kolektori ir aprīkoti ar iekšēju skaņu slāpējošu materiālu. Tas palīdz samazināt ventilatoru un gaisa plūsmas radītā trokšņa izplatīšanos no galvenās maģistrāles uz telpu gaisa vadiem.

Slēgtu poru izolācijas materiāls neizdala šķiedras gaisa plūsmā, neuzsūc putekļus un ir noturīgs pret mitrumu. Vienlaikus tas nodrošina arī papildu siltumizolāciju un samazina kondensāta veidošanās risku uz kolektora virsmas.

Klusināšana ir īpaši nozīmīga guļamistabu, bērnu istabu un darba telpu ventilācijas sistēmās, kur nepieciešams saglabāt zemu fona trokšņa līmeni.

Gaisa plūsmas izkliedētājs kolektorā

Atsevišķi gaisa kolektori ir aprīkoti ar iekšēju plūsmas izkliedētāju. Tas palīdz vienmērīgāk sadalīt no galvenā pieslēguma ienākošo gaisu starp kolektora izvadiem.

Vienmērīgāka plūsmas sadale samazina izteiktu turbulenci un palīdz nodrošināt stabilāku ventilācijas sistēmas darbību. Tomēr precīzi gaisa daudzumi katrā telpā pēc montāžas joprojām ir jānomēra un jāsabalansē.

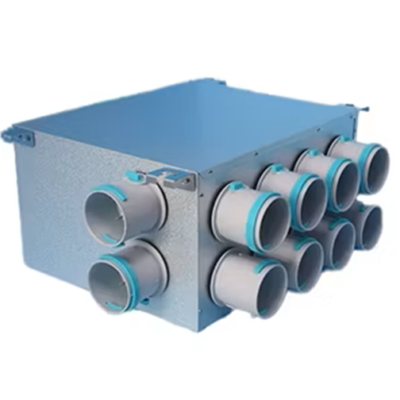

Kompakti gaisa kolektori

Kompakts gaisa kolektors ir īpaši piemērots dzīvokļiem, nelielām privātmājām un objektiem ar ierobežotu tehnisko telpu. To iespējams novietot piekaramajos griestos, garderobē, WC zonā, tehniskajā telpā vai citā pieejamā konstrukcijas daļā.

Divrindu izvadu izkārtojums ļauj samazināt kolektora kopējo garumu, nezaudējot nepieciešamo pieslēgumu skaitu. Atsevišķiem modeļiem pieejami arī sānu izvadi, kas atvieglo gaisa vadu organizēšanu sarežģītākā plānojumā.

Modificējams kolektors ļauj izmantot tikai nepieciešamo pieslēgumu skaitu. Tas samazina vajadzību pēc neizmantoto izvadu aizbāžņiem un palīdz sistēmu pielāgot konkrētajam projektam.

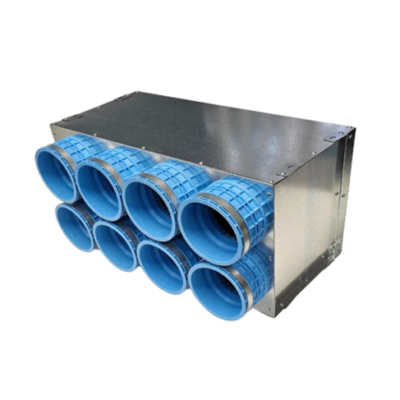

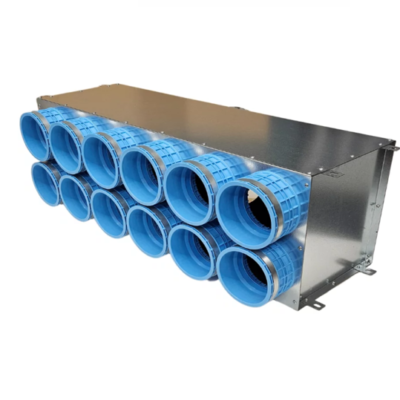

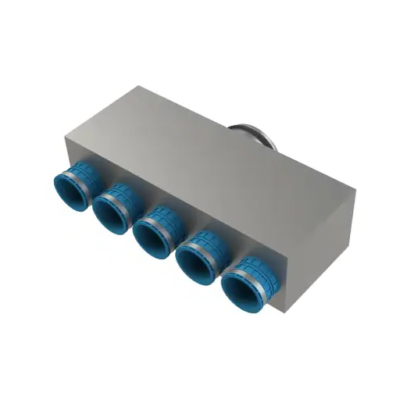

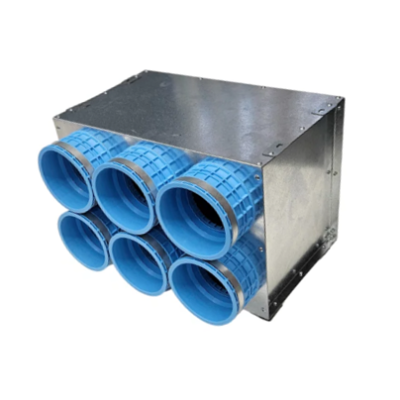

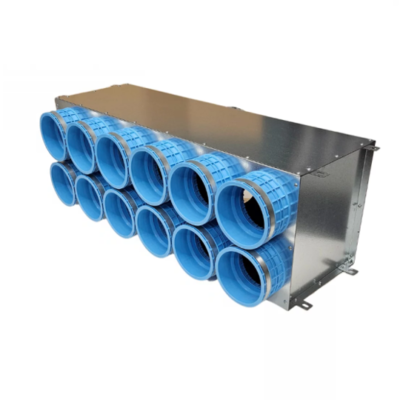

SLIDE kolektori 75 un 90 mm sistēmām

SLIDE gaisa kolektori ir paredzēti ātrai un organizētai lokano gaisa vadu pievienošanai. Tie pieejami dažādos izmēros ar atšķirīgu 75 vai 90 mm pieslēgumu skaitu un dažāda diametra galveno ievadu.

Divrindu konstrukcija nodrošina kompaktu izmēru, savukārt fiksējošās ligzdas palīdz gaisa vadus nostiprināt bez stiepļu skavām. Iekšējā izolācija un gaisa plūsmas izkliedētājs palīdz uzlabot sistēmas akustiku un gaisa sadali.

Mazāki kolektori ir piemēroti dzīvokļiem un nelielām sistēmām, bet modeļi ar lielāku pieslēgumu skaitu izmantojami plašākās privātmājās un objektos ar lielāku gaisa apmaiņas apjomu.

EPP siltinātās ventilācijas caurules

EPP jeb putota polipropilēna ventilācijas caurules izmanto rekuperācijas iekārtas maģistrālajiem pieslēgumiem. Tās īpaši piemērotas āra gaisa ieplūdes un izplūdes posmiem, kuros nepieciešama laba siltumizolācija un aizsardzība pret kondensātu.

EPP caurules ir vieglas, mehāniski izturīgas un vienkārši montējamas. Rūpnieciski izveidotā izolācija ļauj samazināt nepieciešamību pēc papildu caurules siltināšanas objektā.

Pieejami taisnie posmi, līkumi, savienojumi, pārejas un citi elementi pilnas ventilācijas maģistrāles izbūvei. Visi savienojumi jāizveido atbilstoši ražotāja prasībām, nodrošinot sistēmas hermētiskumu.

EPS siltinātās ventilācijas caurules

EPS jeb putota polistirola ventilācijas caurules ir viegls un siltumizolēts risinājums centralizētās ventilācijas maģistrālēm. Tās palīdz samazināt siltuma zudumus un kondensāta risku posmos, kuros tiek vadīts auksts āra vai izplūdes gaiss.

Mazs cauruļu svars atvieglo transportēšanu, griešanu un montāžu. EPS sistēmas elementus iespējams ātri savienot, veidojot taisnus posmus, līkumus un pieslēgumus pie rekuperācijas iekārtas.

Izvēloties starp EPP un EPS caurulēm, jāņem vērā nepieciešamā mehāniskā izturība, izolācijas biezums, montāžas vieta un konkrētās sistēmas elementu savietojamība.

Kāpēc maģistrālajām caurulēm nepieciešama siltumizolācija?

Pa gaisa ieplūdes kanālu ziemā tiek vadīts auksts āra gaiss, savukārt izplūdes kanālā pārvietojas mitrs gaiss. Ja caurules virsmas temperatūra kļūst zemāka par apkārtējā gaisa rasas punktu, uz nesiltinātas caurules var veidoties kondensāts.

EPP vai EPS siltinātās caurules samazina caurules virsmas atdzišanu, siltuma zudumus un mitruma veidošanās risku. Lai sistēma darbotos droši, būtiski ir hermētiski savienojumi un nepārtraukts izolācijas slānis visā nepieciešamajā posmā.

Hermētiska ventilācijas sistēma

Gaisa vadu un kolektoru savienojumu hermētiskums tieši ietekmē ventilācijas sistēmas efektivitāti. Gaisa noplūdes palielina ventilatoru slodzi, apgrūtina sistēmas balansēšanu un var radīt nevēlamu troksni.

Visiem lokano gaisa vadu, kolektoru un siltināto maģistrālo cauruļu savienojumiem jābūt izveidotiem ar konkrētajai sistēmai paredzētām blīvēm, fiksatoriem un savienojuma elementiem.

Pareizi savienota sistēma saglabā projektēto gaisa daudzumu, samazina enerģijas zudumus un nodrošina paredzamu rekuperācijas iekārtas darbību.

Kā izvēlēties gaisa vadus un kolektorus?

Sistēmas izvēle jāsāk ar ventilācijas projektu un katrai telpai nepieciešamā gaisa daudzuma aprēķinu. Pēc tā iespējams noteikt 75 vai 90 mm gaisa vadu skaitu, kolektoru izmērus, galveno maģistrāļu diametrus un pieslēgumu konfigurāciju.

Jāņem vērā arī pieejamā vieta grīdās, sienās un griestos, gaisa vadu garumi, līkumu skaits un sistēmas kopējā pretestība. Kolektora maksimālais pieslēgumu skaits pats par sevi nenosaka tā piemērotību – būtisks ir arī kopējais gaisa daudzums.
