Naglu lenta jumtam – neliela detaļa, bet pasargā visu jumta konstrukciju

Difūzijas membrāna aizsargā jumta konstrukciju un siltumizolāciju no vēja, lietus, sniega un mitruma, kas var nokļūt zem jumta seguma. Tomēr membrānas ieklāšanas laikā tai cauri tiek ieskrūvēti vai iesisti daudzi stiprinājumi. Katra nagla vai skrūve izveido caurumu, kas bez papildu blīvējuma, tas var kļūt par potenciālu ūdens iekļūšanas vietu. Turklāt arī darbs un materiāls var atšķirties + dažādas slodzes uz konstrukciju un spēja, tai pašai atbrīvoties no mitruma ietekmē gala rezultātu.

Tieši tāpēc šis ir viens no iemesliem, kāpēc starp jumta membrānu un kontrlatām vajag iestrādāt naglu hermetizācijas lentu. Tā sablīvējas ap stiprinājumu, palīdz noslēgt caurdurto vietu un samazina risku, ka ūdens gar skrūvi nokļūs pie spāres, siltumizolācijā vai dziļāk jumta konstrukcijā.

Naglu lenta nav paredzēta, lai aizstātu kvalitatīvu jumta membrānu vai pareizi izveidotu ventilācijas spraugu vai montāžu kopumā. Tā papildina jumta sistēmu tieši vienā no tās jutīgākajām vietām — membrānas perforācijas zonā.

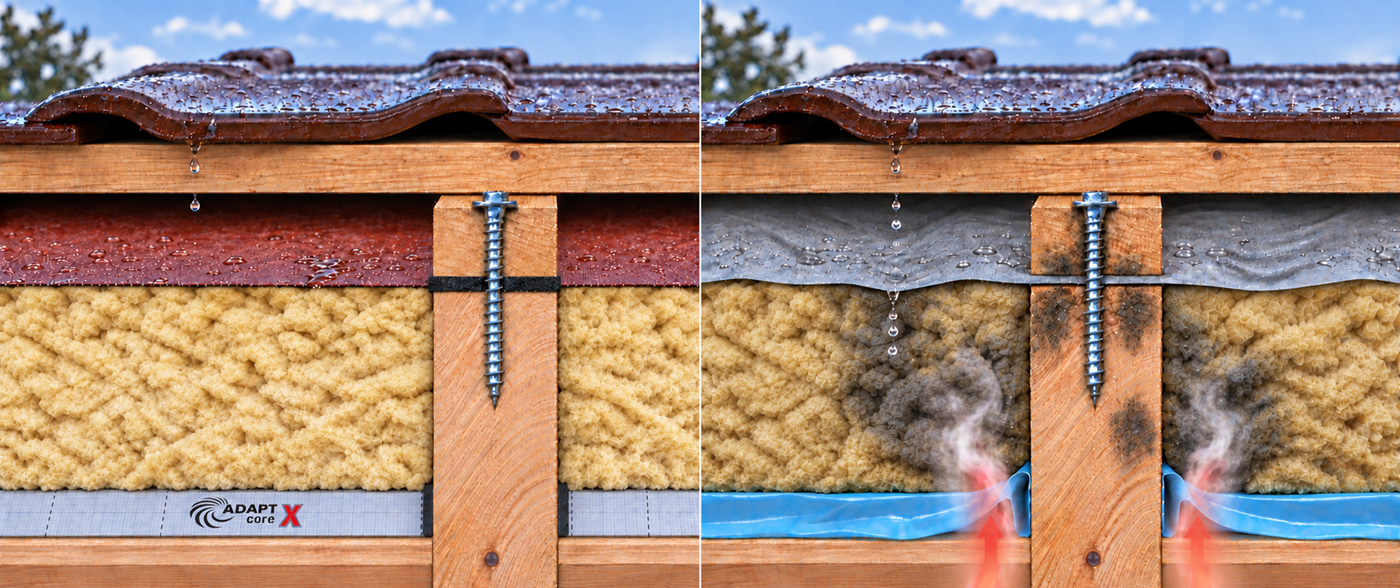

Kāpēc skrūves radīts caurums membrānā rada risku?

Difūzijas membrāna pirms latojuma montāžas veido nepārtrauktu ūdeni novadošu slāni. Kad virs membrānas tiek nostiprinātas kontrlatas, skrūves iziet cauri latai+ membrānai un ieiet tieši spārē. Ja zem jumta seguma nonāk lietus ūdens, vēja nests sniegs vai kondensāts, mitrums slīpumā plūst lejup pa membrānas virsmu. Un tieši pie kontrlatām ūdens var uzkrāties ilgāk, savukārt, stiprinājuma vietā membrāna jau ir caurdurta un rada riskus.

Gadījuma apskats:

👉 Zemāk attēlota SYSTEMIT / CORE Performance 250 maksimālā membrānu sistēma ar CORE Seal DUO naglu lentu siltinātā jumta sistēmā virs 20% slīpuma (kreisā puse). Pretī stādot ikdienišķu siltināta jumta izpildījuma piemēru Latvijas būvniecības vidē (labā attēla puses). Kurā nav padomāts ne par jumta membrānas slodzēm vai tās atbilstību, ne iestrādes kvalitāti un nepieciešamiem pieslēgumiem.

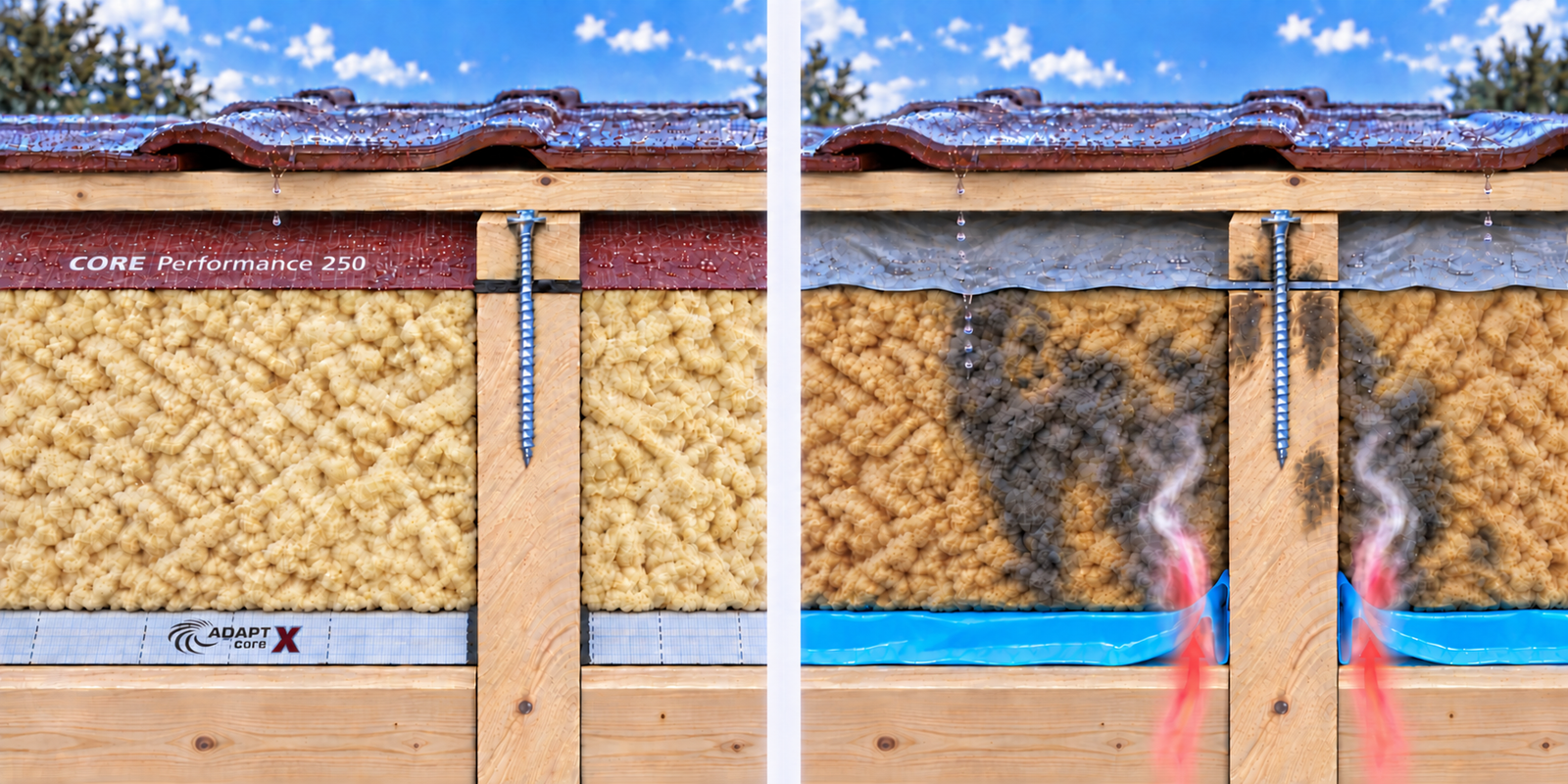

ĪSS APRAKSTS (labās puses defektīvajam izpildījumam):
• no jumta seguma puses ir slikti uzlikta antikondensāta plēve (kurai nedrīkst klāt skarties siltumizolācijas materiāls);
• slīpumā zem 20% nav vispār izmantota nekāda naglu lenta!
• tvaika zonai izmantots PE200 plēves risinājums (atbilstošs auksto bēniņu sistēmās vai zemu prasību projektos);
• šuvju savienojumu riski (nav veikti gaisa necaurlaidīgi pieslēgumi pēc LBN002-19 prasībām).

Tātad bez naglu lentas ūdens var:

virzīties gar skrūves vai naglas kātu;
samitrināt kontrlatu vai piegulošo spāres koksni;
nonākt siltumizolācijas slānī;
samazināt siltumizolācijas efektivitāti;
ilgstoši radīt labvēlīgus apstākļus pelējumam un koksnes bojājumiem (piemēram, trupe).

Viena pati stiprinājuma vieta var šķist nenozīmīga, taču, piekritīsiet – jumtā šādu caurumu ir daudz!
Tāpēc jāvērtē nevis viens atsevišķs caurdūriens, bet visa stiprinājumu līnija vairāku metru vai pat 10-mitu garumā.

Kā darbojas naglu hermetizācijas lenta?

Naglu blīvējošo lentu iestrādā tieši starp jumta membrānu un kontrlatām. Pieskrūvējot latu pie spāres, lenta tiek saspiesta, lai izveido elastīgu blīvējuma slāni. Kad skrūve iziet cauri lentai, tās materiāls piekļaujas stiprinājuma kātam un membrānas caurdūruma malām. Vienlaikus lenta izlīdzina nelielus virsmas nelīdzenumus starp koku un membrānu.

Pareizi iestrādāta naglu lenta palīdz nodrošināt:

blīvējumu ap skrūvēm un naglām;
mazāku ūdens iekļūšanas risku stiprinājumu vietās;
vienmērīgāku kontrlatas piespiešanos spārei;
membrānas aizsardzību pret berzi un lokāliem bojājumiem;
ilgāku koka konstrukciju un siltumizolācijas kalpošanas laiku;
lielāku jumta mezgla drošības rezervi sarežģītos laikapstākļos un slodzēs.

Svarīgi saprast, ka naglu lenta visefektīvāk darbojas zem nepārtrauktas kontrlatas.
ATCERIES: Atsevišķi nelieli lentes gabali tikai zem katras skrūves neveido tik vienmērīgu un drošu blīvējumu, turklāt lentai ir jābūt vērstai slīpumā, lai lietus ūdens vai kondensāts labāk spētu notecēt lejā un neveidotu stāvošu ūdens iespēju lentas augšpuses daļā.

Kur jumta konstrukcijā iestrādā naglu lentu?

Naglu lentas pareizā atrašanās vieta ir starp jumta difūzijas membrānu un vertikālo kontrlatu.
Lentai jāatrodas tieši virs spāres, pa paredzēto stiprinājumu līniju.

Pareiza slāņu secība no ārpuses uz iekšpusi:

Jumta segums.
Šķērslatojums.
Ventilācijas sprauga.
Kontrlata.
Naglu hermetizācijas lenta.
Jumta difūzijas membrāna.
Spāre un, ja jumts ir siltināts, siltumizolācija.
Tvaika kontroles vai tvaika izolācijas slānis.
Instalāciju zona un iekšējā apdare.

Naglu lenta jāuzstāda tajā pusē, kur membrānai piespiežas kontrlata. To nelīmē uz jumta seguma un neizmanto kā membrānas pārlaidumu savienošanas lentu.

CORE Seal PE50 naglu lenta aukstiem un nesiltinātiem jumtiem

SYSTEMIT / CORE Seal PE50 ir zila, vienpusēji līmējoša, modificēta PE putu naglu lenta. Tās izmērs ir 50 mm × 30 m.

Šis risinājums paredzēts, galvenokārt. nesiltinātiem jumtiem, aukstiem ventilētiem bēniņiem, pagaidu jumtiem un citiem mezgliem ar atbilstošu slīpumu vai pielietojumu. Būvē Gudri produkta risinājumā CORE Seal PE50 norādīta kā izmantojama visiem jumtiem ar slīpumu virs 20%.

Lentu var izmantot abejādi un pat vairāk:

pielīmēt pie kontrlatas pirms tās uzstādīšanas;
līmēt uz jumta membrānas tieši virs spāres;
izmantot arī atbilstošos fasādes latojuma savienojumos.

Vienpusējais līmes slānis atvieglo montāžu, savukārt elastīgais PE putu materiāls saspiestā veidā palīdz noblīvēt stiprinājuma vietu. Zilā krāsa ļauj montāžas laikā viegli pārbaudīt, vai lenta ir uzstādīta nepārtraukti un pareizajā vietā arī saimnieks un pasūtītājs var viegli pārliecināties vai tā ir iestrādāta spilgtās krāsas dēļ.

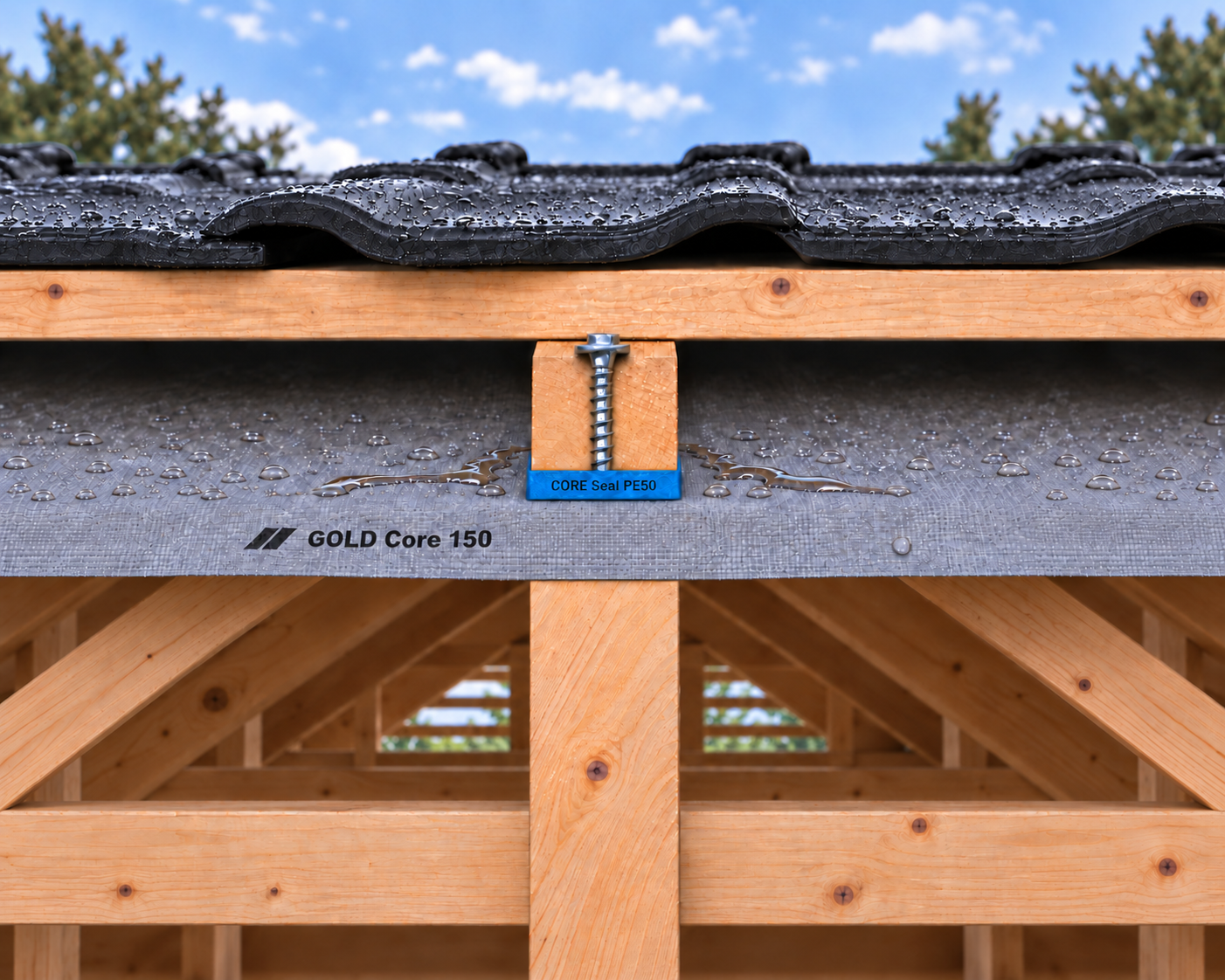

♦ Gudrais sistēmas komplekts – GOLD Core 150 un CORE Seal PE50 aukstā jumta izpildījumam (īstais materiālu salikums, atbilstošai vajadzībai un prasībām)

Jā, aukstā, ventilētā bēniņu jumtā (virs 15% slīpuma) virs spārēm var izmantot mūsu pelēko GOLD Core 150 difūzijas membrānu kopā ar zilo CORE Seal PE50 naglu lentu. Šādā konstrukcijā zem jumta membrānas nav siltumizolācijas starp spārēm (skat. attēlu augstāk) un konstrukcijai nav nepieciešams pielietot iekšējo tvaika membrānu jumta plaknē, kas attēlā arī netiek parādīta (piemērma, pilnībā nesiltinātā konstrukcijā).

Savukārt, tvaika zonas membrāna pārsegumā būtu jāattēlo, ja tiktu siltināts pārsegums augsto bēniņu gadījumā, tad vislabāk derētu mūsu CLIMA Core X tvaika membrāna.

ATCERIES: Viss ir gaužām vienkārši – zemseguma difūzijas slānis novada mitrumu, kas nonācis vai izveidojies zem jumta seguma, un aukstā bēniņu telpa tiek ventilēta atbilstoši projektētajam risinājumam. Tad izmanto CORE Seal PE50, kas atrodas tieši starp GOLD Core 150 membrānu un kontrlatu, tā aizsargājot vietas, kur stiprinājumi caurdur membrānu.

CORE Seal 45 naglu lenta siltinātiem jumtiem un paaugstinātai mitruma drošībai

SYSTEMIT / CORE Seal 45 ir pelēka masas, elastīga, divpusēji līpoša naglu lenta uz butila bāzes. Tās izmērs ir 45 mm × 20 m, bet materiāla biezums ir aptuveni 1,5 mm. Butila lenta paredzēta pilnīgai stiprinājumu vietu hermetizācijai. Brīdī, kad tiek pieskrūvēta kontrlata, butila materiāls tiek burtiski saspiests un iekausēts tā cieši piekļaujoties gan membrānai, gan koka latai, gan pašam skrūves kātam.

CORE Seal 45 ir īpaši piemērota:

siltinātiem jumtiem un apdzīvotiem mansardiem;
zemāka slīpuma jumtu konstrukcijām atbilstoši projektam;
jumtiem ar paaugstinātu mitruma drošības prasību;
pilna dēļu klāja jumtu mezgliem;
sarežģītiem jumtiem ar daudzām pieslēgumu vietām;
atsevišķiem fasāžu un tvaika zonas savienojumiem;
metāla detaļu skaņas un vibrācijas samazināšanai.

ATCERIES: CORE Seal 45 iestrāde jāveic uz tīras, sausas un stabilas virsmas.
Produkta norādītā minimālā iestrādes temperatūra ir +5 °C.

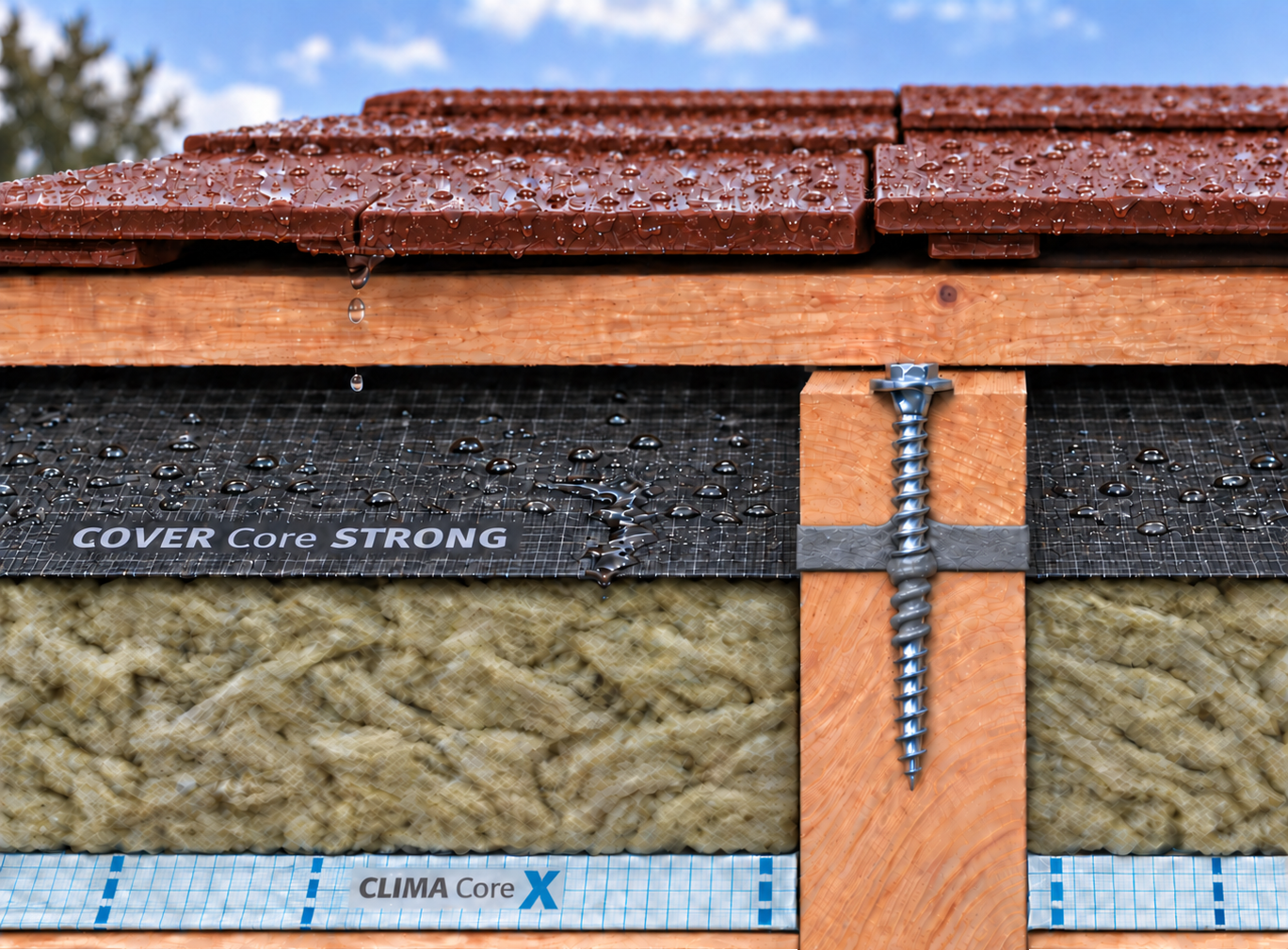

♦ Gudrais sistēmas komplekts – COVER Core STRONG un CORE Seal 45 atbilst visu siltināto jumtu gadījumos ar mazāku jumta slīpumu (sākot no 10-11% visiem jumta segumiem)

Jā, siltinātām jumta sistēmām izmanto pelēko CORE Seal 45 butila naglu lentu bieži kombinējot ar melno, termiski stiprināto SYSTEMIT / COVER Core STRONG membrānu. COVER Core STRONG ir 200 g/m², četru slāņu stiegrota difūzijas membrāna ar termodiegu armējumu. Tā ir paredzēta dažādiem jumtiem un arī izmantojama slēgtām fasādēm (optimizējot materiālu). Tai ir divas iestrādātas līmjoslas un papatoti dižojas ar augstu mehānisko izturību.

Šādā jumta konstrukcijā:

COVER Core STRONG aizsargā siltumizolāciju no ārējā mitruma un vēja;
rekomendējas, šuves zem 15% slīpuma papildus līmēt ar lentu, piemēram Black Connect 60
(pat ja membrānais ir iestrādātas līmjoslas, saucāmā 2SK sistēma);
CORE Seal 45 noblīvē membrānas caurdūruma vietas zem kontrlatām;
svarīgi, ka akmens vate pilnībā aizpilda telpu starp spārēm un membrānām;
CLIMA Core X veido tvaika kontroles un gaisa necaurlaidības slāni no iekštelpas puses;
SELF Connect 60 šuvju lentas izmanto membrānas pārlaidumu un atbilstošu pieslēgumu blīvēšanai.

ATCERIES: Jumta ārējais un iekšējais aizsargslānis ir jāuztver kā vienota sistēma īpaši siltinātos jumtos! Šādi ārējā membrāna kontrolē vēja un nokrišņu ietekmi, bet iekšējais tvaika kontroles slānis samazina mitrā un siltā telpu gaisa nonākšanu siltumizolācijā.

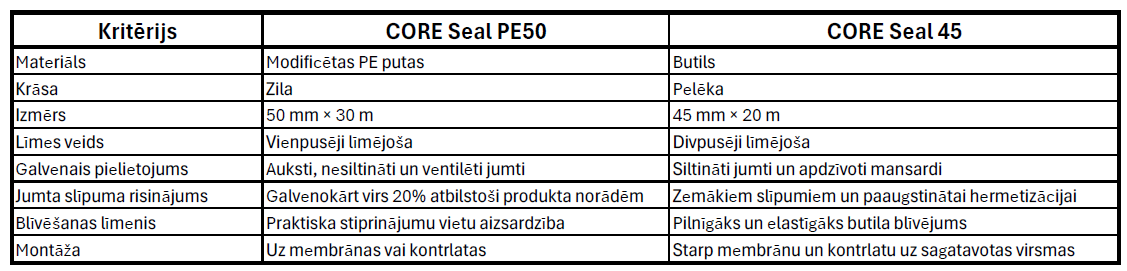

CORE Seal PE50 V/S CORE Seal 45 – kuru īsti izvēlēties?

SVARĪGI: Izvēli nevajadzētu balstīt tikai uz lentes cenu.
Ja jumts ir siltināts vai zem tā atrodas apdzīvots mansards, drošāks risinājums parasti ir elastīga butila naglu lenta.

Papildus vēl jāņem vērā šādas nianses:

vai jumts ir siltināts;
vai zem jumta ir apdzīvojamas telpas;
jumta slīpums un seguma veids;
membrānas ražotāja montāžas prasības;
pagaidu laikapstākļu slodze būvniecības laikā;
jumta mezglu sarežģītība;
projektā noteiktais drošības līmenis.

Kā pareizi uzstādīt naglu lentu?

1. Atzīmējiet spāru atrašanās vietas

Pēc jumta membrānas ieklāšanas jābūt precīzi zināmai katras spāres asij.
Naglu lenta un kontrlata jānovieto virs spāres, lai stiprinājums droši ieietu koka konstrukcijā.

2. Sagatavojiet virsmu

Membrānai un latām jābūt:

sausām;
tīrām;
bez putekļiem un zāģu skaidām;
bez eļļainiem nosēdumiem;
bez sarmas vai ledus;
atbilstošā temperatūrā.

Uz mitras vai putekļainas virsmas līmes saķere var būt ievērojami vājāka.

3. Līmējiet lentu nepārtraukti

Lentu klāj visā kontrlatas garumā. Tai jāatrodas taisni un bez pārrāvumiem tieši paredzētajā stiprinājumu zonā.
Vienpusējo CORE Seal PE50 lentu atkarībā no montāžas secības var līmēt uz membrānas vai kontrlatas.
Jaunās divpusējās lentas CORE Seal DUO vai butila naglu lentas CORE Seal 45 iestrādā starp membrānu un kontrlatu, pakāpeniski noņemot aizsargpapīru.

4. Uzstādiet kontrlatas bez lentes nobīdes iespējas

Kontrlata jānovieto precīzi virs lentes un spāres. Montāžas laikā jāuzmanās, lai lata neaizstumtu lentu prom no paredzētās stiprinājumu ass.

5. Stiprinājumus centrējiet latā un spārē

Naglas vai skrūves jāievieto kontrlatas centrālajā zonā. Slīpi vai garām spārei ievietots stiprinājums var bojāt membrānu vietā, kuru lenta pilnvērtīgi nenosedz.

6. Pārbaudiet gatavo mezglu

Pirms šķērslatojuma un jumta seguma montāžas jāpārbauda:

vai lenta ir zem visām kontrlatām;
vai nav redzamu pārrāvumu;
vai kontrlatām nav nobīdes;
vai stiprinājumi ir iecentrēti;
vai membrāna nav saplēsta citās vietās;
vai ūdens var brīvi notecēt uz dzegu.

Biežākās naglu lentas montāžas kļūdas

♦ Naglu lenta vispār netiek izmantota

Membrāna tiek uzskatīta par ūdensdrošu arī pēc tās caurduršanas. Taču katrs stiprinājums maina nepārtrauktā aizsargslāņa stāvokli.

♦ Tiek pielīmēti tikai īsi lentes gabali

Šāda montāža palielina iespēju neprecīzi trāpīt stiprinājuma vietā. Nepārtraukta lenta zem visas kontrlatas nodrošina vienmērīgāku aizsardzību.

♦ Lenta neatrodas virs spāres ass

Ja lenta, kontrlata un spāre nav savstarpēji iecentrētas, skrūve var iziet cauri membrānai ārpus blīvētās zonas.

♦ Izvēlēts neatbilstošs lentes veids

PE putu lenta un butila lenta nav pilnīgi vienādi produkti. To izvēle jāpielāgo jumta konstrukcijai, slīpumam, siltinājumam un nepieciešamajam hermetizācijas līmenim.

♦ Lenta tiek līmēta uz mitras vai netīras virsmas

Putekļi, mitrums, zāģu skaidas un pārāk zema temperatūra pasliktina saķeri. Pat kvalitatīva lenta nedarbosies pareizi, ja nav sagatavota pamatne.

♦ Kontrlatas tiek atstātas vaļīgas

Naglu lenta darbojas saspiestā mezglā. Ja kontrlata nav vienmērīgi piespiesta membrānai, blīvējums ap stiprinājumu var nebūt pilnvērtīgs.

Vai naglu lenta nepieciešama arī aukstiem bēniņiem?

Jā, arī aukstā jumtā stiprinājumi caurdur membrānu. Atšķirība ir iespējamā bojājuma sekās.

Aukstos, labi ventilētos bēniņos zem jumta plaknes parasti nav siltumizolācijas. Neliels mitruma daudzums var vieglāk izžūt, tomēr regulāra ūdens nonākšana uz spārēm vai citām koka konstrukcijām nav pieļaujama.

Šādiem jumtiem ekonomisks un praktisks risinājums ir GOLD Core 150 membrāna kopā ar zilo CORE Seal PE50 lentu, ja jumta slīpums un pārējās konstrukcijas prasības atbilst produkta paredzētajam pielietojumam.

Kāpēc siltinātā jumtā hermetizācija ir vēl svarīgāka?

Siltinātā jumtā zem difūzijas membrānas atrodas vate vai cits siltumizolācijas materiāls. Ja tajā nokļūst ūdens, mitrums var palikt konstrukcijā ilgāk un tā izžūšana ir sarežģītāka.

Samitrināts siltumizolācijas slānis var:

zaudēt daļu no paredzētās siltumefektivitātes;
ilgstoši uzturēt paaugstinātu mitrumu pie koka;
veicināt pelējuma risku;
radīt dažādus apdares bojājumus;
palielināt jumta remonta izmaksas.

Tāpēc siltinātā jumtā jānodrošina gan ārējās jumta membrānas stiprinājumu hermetizācija, gan nepārtraukts iekšējais gaisa un tvaika kontroles slānis.

Naglu lenta ir daļa no pilnas jumta aizsardzības sistēmas

Drošu jumtu neveido viens atsevišķs produkts. Nepieciešams savstarpēji saderīgs risinājums, kurā ir:

konstrukcijai atbilstoša difūzijas membrāna;
hermētiski salīmēti membrānas pārlaidumi;
noblīvēti skursteņu, logu un komunikāciju pieslēgumi;
naglu lenta zem kontrlatām;
pareizi izveidota ventilācijas sprauga;
atbilstošs jumta segums un stiprinājumi;
siltinātā jumtā — nepārtraukta tvaika kontroles membrāna no iekšpuses.

Naglu lenta izmaksu ziņā ir neliela jumta sastāvdaļa, taču tā aizsargā vietas, kur membrāna montāžas laikā tiek apzināti caurdurta. Šīs detaļas izlaišana rada risku tieši tur, kur vēlāk piekļuve remontam būs visgrūtākā.
Izmanto SYSTEMIT iztrādāto montāžas rokasgrāmatu un smelies idejas tur.

SVARĪGI: Naglu lentas izvēle jāveic kopā ar jumta membrānas, slīpuma, seguma, siltinājuma un telpu lietojuma izvērtējumu. Aukstam ventilētam bēniņu jumtam un siltinātam apdzīvotam mansardam nepieciešami atšķirīgi risinājumi. Būvē Gudri palīdzēs izvēlēties piemērotāko SYSTEMIT jumta membrānu, naglu hermetizācijas lentu un pārējos savienojumu materiālus konkrētajam jumta mezglam. Apskatīt visas naglu hermetizācijas lentas

Biežāk uzdotie jautājumi

♦ Kas ir naglu lenta?

Naglu lenta ir elastīgs blīvējošs materiāls, ko iestrādā starp jumta membrānu un kontrlatām. Tā palīdz noblīvēt vietas, kur skrūves vai naglas caurdur membrānu.

♦ Vai naglu lentu līmē uz membrānas vai latas?

Tas ir atkarīgs no produkta. Vienpusēji līmējošo CORE Seal PE50 var līmēt uz membrānas virs spāres vai uz kontrlatas. Divpusējo CORE Seal 45 iestrādā starp membrānu un kontrlatu.

♦ Kāda naglu lenta piemērota siltinātam jumtam?

Siltinātiem jumtiem un apdzīvotiem mansardiem piemērotāka ir elastīga butila naglu lenta, piemēram, CORE Seal 45, kas nodrošina paaugstinātu stiprinājumu vietu hermetizāciju.
